ÉTRIER DIN 3570

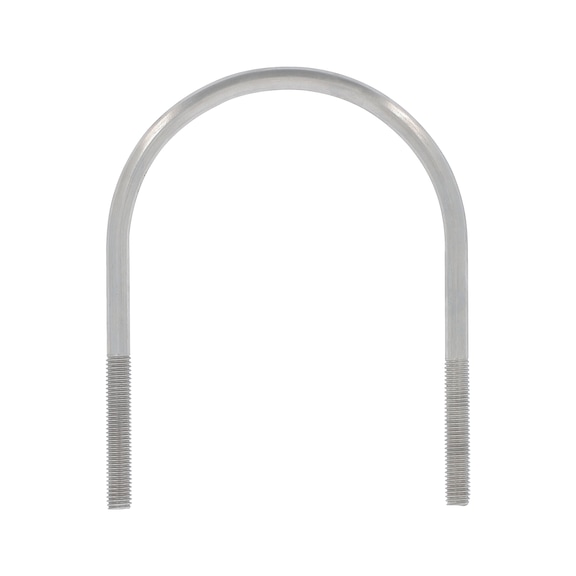

DIN 3570 – Étriers en U pour tubes et tuyauteries

La norme DIN 3570 concerne des étriers en U utilisés pour maintenir des tubes, tuyaux ou éléments cylindriques contre un support. Les deux branches filetées permettent le serrage avec des écrous, souvent en combinaison avec une contreplaque ou un support adapté. La norme définit des dimensions de l’étrier afin de sélectionner une forme correspondant au diamètre extérieur et à la configuration de montage.

Choix de l’étrier : vérifiez le diamètre intérieur de la courbure, l’écartement des branches, le diamètre et la longueur filetée, la matière et la finition. La géométrie doit envelopper l’élément sans le comprimer de façon dommageable. Tenez compte de l’environnement, des vibrations et des charges supportées par l’installation.

Pose et contrôle : positionnez l’étrier autour du tube, alignez les branches et serrez les écrous progressivement pour répartir l’effort. Utilisez une plaque d’appui si le montage le prévoit et contrôlez que la tuyauterie n’est ni écrasée ni déplacée. La résistance de l’ensemble dépend aussi du support, des écrous et des conditions d’installation.
